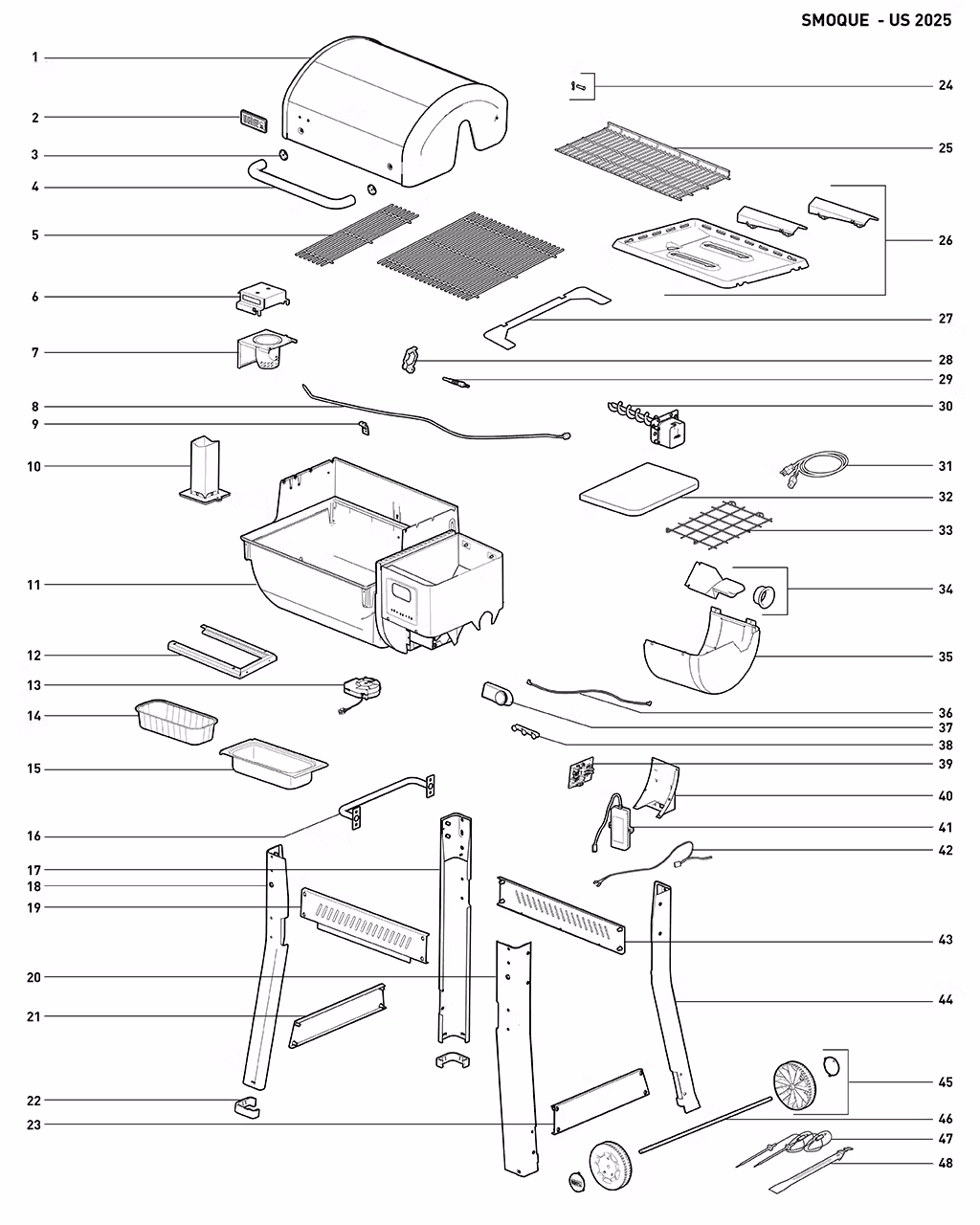

  • Schematic Image 1500770
  • Weber Smoque™ Pellet Smoker
  • 1500770

Additional Parts

Seq Part # Description Available Online
1 2401478 Lid, black, Weber Smoque 22"
2 2401790 Logo Plate, Weber Smoque
3 2400322 Handle spacer bezel, black (qty. 2)
4 2401482 Lid handle, Weber Smoque 22"
5 2401503 Cooking grates, set of 2, Weber Smoque 22"
6 2401510 Diffuser weldment, Weber Smoque 22"
7 2401511 Firepot w/grate weldment, Weber Smoque
8 2400411 Thermocouple assembly
8 2400414 Wire clip, thermocouple (set of 4)
9 2400412 Thermocouple mounting bracket
10 2401514 Grease Funnel, Weber Smoque
11 2401505 Cookbox assembly, Weber Smoque 22"
12 2401512 Grease tray rail, Weber Smoque
13 2401507 Blower (fan) assembly, Weber Smoque
14 6498 Drip pan (qty 10) Large Grills Shop Now$14.99
15 2401513 Catch pan kit, Weber Smoque
16 2400372 Side handle
17 2401509 Leg, rear/left, black, Weber Smoque
18 2401520 Leg, front/left, black, Weber Smoque
19 2401484 Front Bracket assembly, black/red, Weber Smoque 22"
20 2401522 Leg, front/right, black, Weber Smoque
21 2401486 Side bracket assembly, Weber Smoque
22 2400345 Leg feet kit, black
23 2401486 Side bracket assembly, Weber Smoque
24 66438 Lid hardware, Genesis/Searwood/Weber Smoque
25 2401536 Upper Cooking rack, Weber Smoque 22"
26 2401515 Grease sheet assembly, Weber Smoque 22"
27 2402030 Ash blocker, Weber Smoque
28 2400346 Mounting assembly glow plug SS
29 2400348 Glow plug, threaded, Searwood/Weber Smoque
30 2401524 Auger/Motor assembly, Weber Smoque
31 2401561 Power cord/plug, Weber Smoque
32 2400405 Lid, hopper black
33 2400404 Hopper safety guard
34 2400427 Pellet release handle
35 2401541 Maintenance door​, easy access, Weber Smoque
36 2401551 Cable, connect mount, Weber Smoque
37 2401782 Controller, Weber Smoque
38 2401578 Tool hook, Weber Smoque
39 2401615 Circuit Board, Weber Smoque
40 2401616 Power supply mount, Weber Smoque
41 2400409 Power supply
42 2401552 Cable, motor/glow plug, Weber Smoque
43 2401487 Rear bracket assembly, Weber Smoque 22"
44 2401521 Leg, rear/right, black, Weber Smoque
45 2401523 Wheel assembly, black, Weber Smoque
46 2401969 Axle, Weber Smoque
47 2400378 Meat probe, Searwood
48 69257 Grease scraping tool
470 2402045 Controller knob, Weber Smoque
470 2402047 Hardware Kit, Weber Smoque
